工業相機

磐石智慧科技 RC-ICM-DR-U3 工業相機為高效能機器視覺影像擷取設備，具備高解析度影像輸出與高速影像傳輸能力，可提供穩定且清晰的影像資料，滿足各類工業檢測與視覺應用需求。設備支援USB3 Vision標準影像介面與多種影像擷取模式，可搭配AI邊緣設備與AI Server進行影像分析與智慧辨識。

RC-ICM-DR-U3 採用小型化設計與高穩定影像傳輸架構，可輕鬆整合至各類自動化設備與嵌入式系統，並透過內建影像緩衝機制確保影像資料完整傳輸，適合多相機同步與高速影像應用環境。

視覺標準型
專為機器視覺、影像監控與智慧分析應用設計，適用於產品檢測、影像監控與自動化設備整合等場景，協助企業建立穩定且高效率的智慧視覺系統。
應用場景：
-自動化光學檢測(AOI)：產品外觀與缺陷檢測
-智慧製造監控：產線影像監測與品質管理
-機器視覺導引：機械手臂與設備定位辨識
-智慧監控系統：影像資料擷取與AI分析
背景

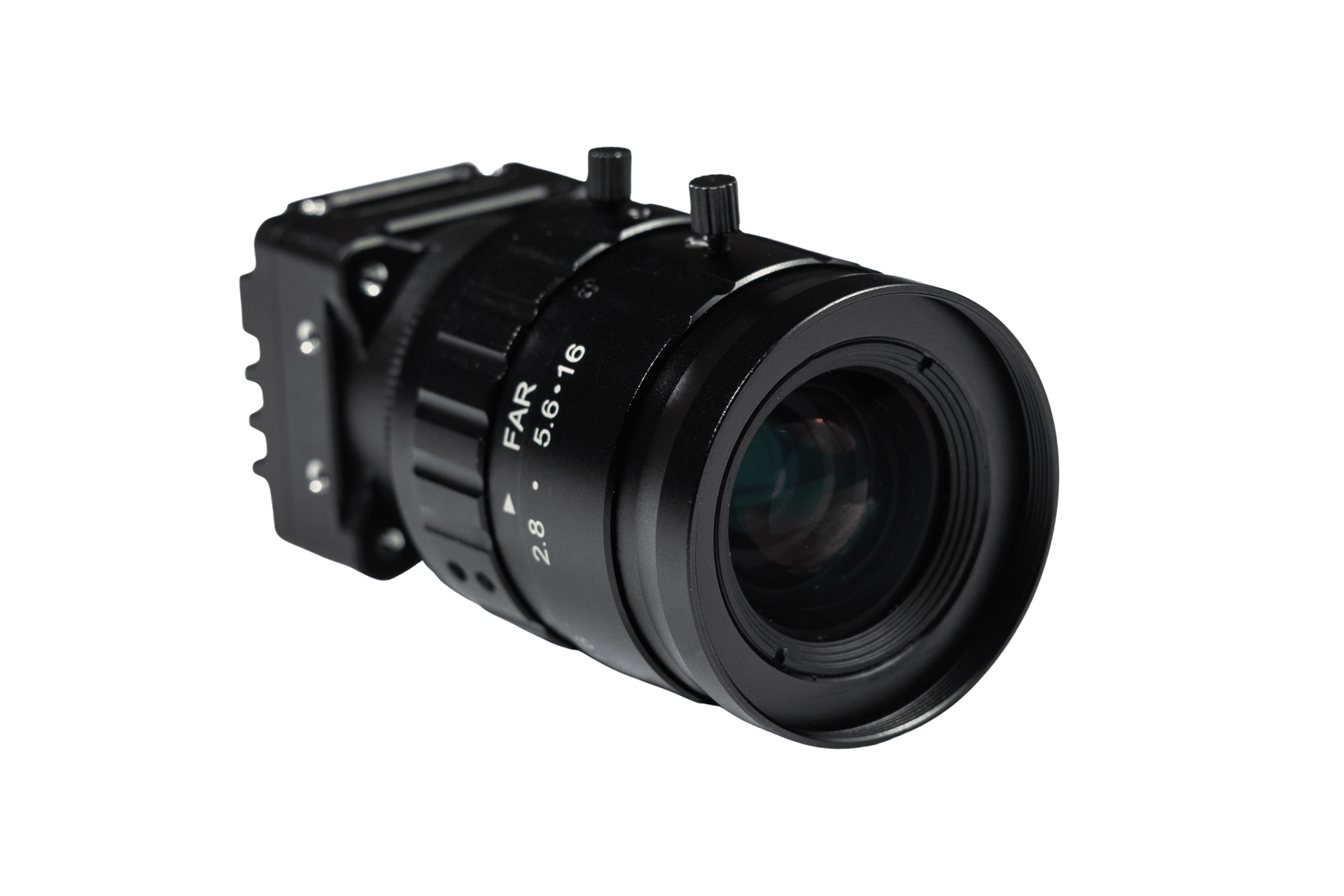

RC-ICM-DR-U3
Industrial Machine Vision Cameras

Features
RESOLUTION : 2592 x 1944
BASE FRAME RATE : 49 FPS
MEGAPIXELS : 5.0 MP
SENSOR SIZE : 1/2.5”
READOUT METHOD : Rolling Shutter
PIXEL SIZE : 2.2 µm
SPECTRUM : Mono or Color
LENS MOUNT : S-mount or CS-mount
IMAGE BUFFER : 96 MB
INTERFACE : USB 3.1 Micro B, back or side connector
MACHINE VISION STANDARD : USB3 Vision v1.0

Specifications
RESOLUTION2592 x 1944
BASE FRAME RATE49 FPS
MEGAPIXELS5.0 MP
SENSOR SIZE1/2.5”
READOUT METHODRolling Shutter
PIXEL SIZE2.2 µm
SPECTRUMMono or Color
LENS MOUNTS-mount or CS-mount
ADC10-bit / 12-bit
MINIMUM FRAME RATE*1.7 FPS
GAIN RANGE*0 to 27 dB
EXPOSURE RANGE*9 µs to 0.54 seconds
ACQUISITION MODESContinuous, Single Frame, Multi Frame
PARTIAL IMAGE MODES2x2 binning, Region of Interest
IMAGE PROCESSINGGamma, lookup table
IMAGE BUFFER96 MB
USER SETS1
FLASH MEMORY6 MB (for user-defined data)
NON-ISOLATED I/O4 bi-directional
SERIAL PORT1 over non-isolated I/O
AUXILIARY OUTPUT4.3 V to 5.25 V, up to 200 mA maximum
INTERFACEUSB 3.1 Micro B, back or side connector
POWER REQUIREMENTS5 V via USB3 interface
POWER CONSUMPTION2.4 W maximum
DIMENSIONS / MASS29.5 mm x 29.5 mm x (15.8 - 18.15) mm / 23 g (Cased)
27 mm x 27 mm x 9.46 mm / 5 g (Board-level)
MACHINE VISION STANDARDUSB3 Vision v1.0
COMPLIANCECE, FCC, RoHS, REACH. The ECCN for this product is: EAR099
TEMPERATUREOperating: 0°C to 50°C / Storage: -30°C to 60°C
HUMIDITY (NO CONDENSATION)Operating: 20% - 85% / Storage: 20% - 95%
WARRANTY3 years
